Por que seu compensado revestido de filme está borbulhando? Causas e soluções profissionais

Por que seu compensado revestido de filme está borbulhando? Causas e soluções profissionais

Na produção de compensados ​​revestidos com filme de alto desempenho, bolhas e bolhas estão entre os defeitos de qualidade mais comuns e destrutivos. Esses defeitos não apenas afetam severamente o nivelamento da superfície do compensado, mas também levam a um favo de mel perceptível na superfície após o vazamento do concreto, encurtando diretamente a vida útil do compensado.

Uma exploração mais profunda do mecanismo físico deste fenômeno revela que o conflito central reside na interação entre a pressão interna do vapor e a resistência de ligação do compensado durante a prensagem a quente.

As principais causas de protuberâncias e bolhas

1. Teor de umidade não controlado no folheado:

Esta é a causa mais comum de bolhas. Quando o teor de umidade do folheado excede 12%, a alta temperatura da prensa quente (normalmente entre 125°C e 130°C) faz com que a água livre dentro do núcleo se vaporize rapidamente. Se este vapor de água não puder ser liberado a tempo antes que a pressão seja liberada, e a pressão interna resultante exceder a aderência inicial do adesivo de resina fenólica, a umidade se acumulará entre as camadas e romperá o filme adesivo, formando protuberâncias visíveis. Este fenômeno é particularmente comum em placas fabricadas através de um processo de prensagem de uma etapa, pois a laminação direta restringe os canais de dissipação de umidade.

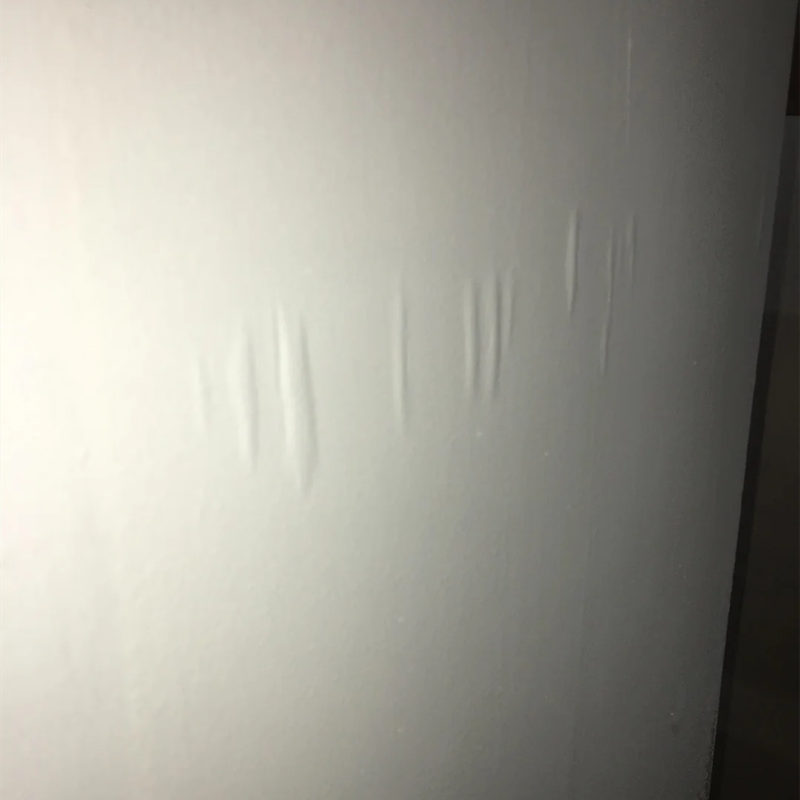

Sintomas: Esses padrões de bolhas geralmente ocorrem no centro da faceta e são de cor mais clara quando abertos.

2. Parâmetros inadequados do processo de prensagem a quente.

A prensagem a quente é uma etapa crítica na formação de placas laminadas. Muitas fábricas, em sua busca pela produção, encurtam os tempos dos ciclos de prensagem a quente ou utilizam velocidades de despressurização excessivamente rápidas. Quando a pressão cai repentinamente, o gás de alta pressão dentro da placa se expande instantaneamente, e esse impacto físico desencadeia facilmente a delaminação intercamada.

Por esse motivo, os principais fabricantes do setor começaram a usar a máquina automática de prensagem a quente de alta precisão desenvolvida e fabricada pela Geelong Machinery. Este equipamento, através de seu controle inteligente de temperatura e design de exaustão, pode ajustar automaticamente o ciclo de prensagem a quente de acordo com a espessura do material da chapa, garantindo que a umidade interna seja descarregada suavemente sem danificar a camada adesiva.

3. Qualidade da cola e quantidade de aplicação

Se a resina fenólica tiver baixo teor de sólidos e alto teor de umidade, o risco de formação de bolhas aumenta.

Os adesivos fenólicos com baixo teor de sólidos contêm umidade excessiva, o que reduz a resistência da adesão e aumenta a evaporação da umidade durante a prensagem a quente. A aplicação irregular do adesivo pode causar concentrações de tensão localizadas, levando à deformação e formação de bolhas sob aquecimento irregular.

A aplicação insuficiente ou excessiva de cola pode resultar na distribuição desigual da tensão após o aquecimento, causando delaminação e abaulamento localizados.

Soluções:

Para eliminar esses potenciais problemas de qualidade na sua origem, os fabricantes estabelecidos normalmente empregam um processo de duas etapas.

Isso envolve primeiro prensagem a quente e lixamento dupla-face do substrato até que ele se estabilize e atinja suavidade de superfície em nível de mícron antes da laminação.

Este processo garante a ligação mais estreita em nível molecular entre o papel laminado e as fibras de madeira. Simultaneamente, a linha de produção deve ser equipada com um sistema de monitoramento on-line do teor de umidade para controlar rigorosamente o teor de umidade da placa central dentro da faixa ideal de 8% a 10%, juntamente com uma lógica de redução de pressão de vários estágios para garantir uma liberação suave da pressão interna.

Para os compradores, uma forma eficaz de identificar a presença de bolhas ocultas no compensado é por meio de um teste de rosqueamento. Uma placa sólida produzirá um som abafado e ressonante quando batida com uma vara de madeira, enquanto áreas com vazios ou protuberâncias ocultas produzirão um som nítido e oco. Além disso, o teste de água fervente (teste WBP) é o critério final para verificar o desempenho da colagem. Somente sob um monitoramento rigoroso da produção o compensado laminado pode realmente atingir uma rotatividade de alta frequência nos canteiros de obras, criando maior valor econômico para os empreiteiros.
